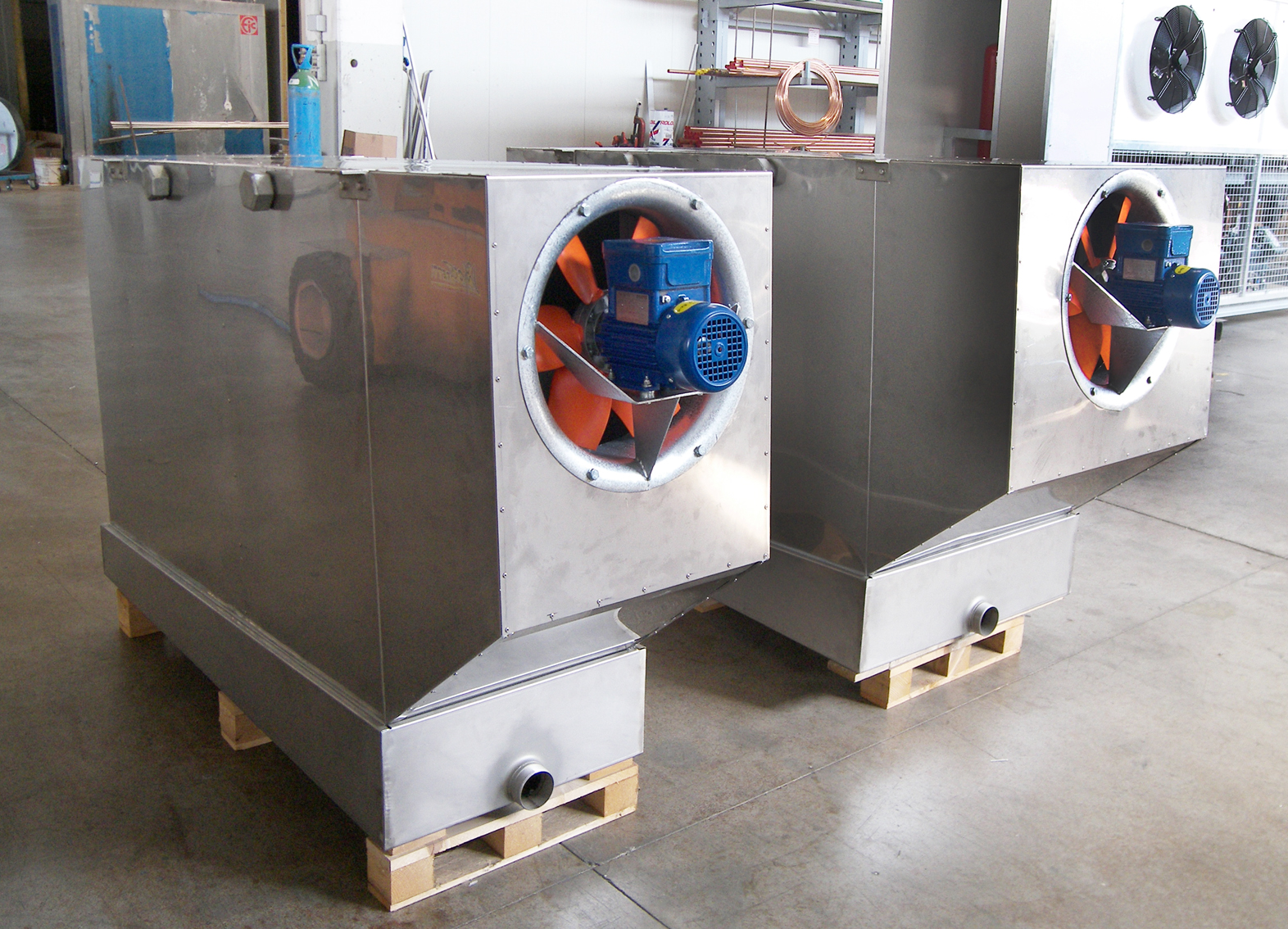

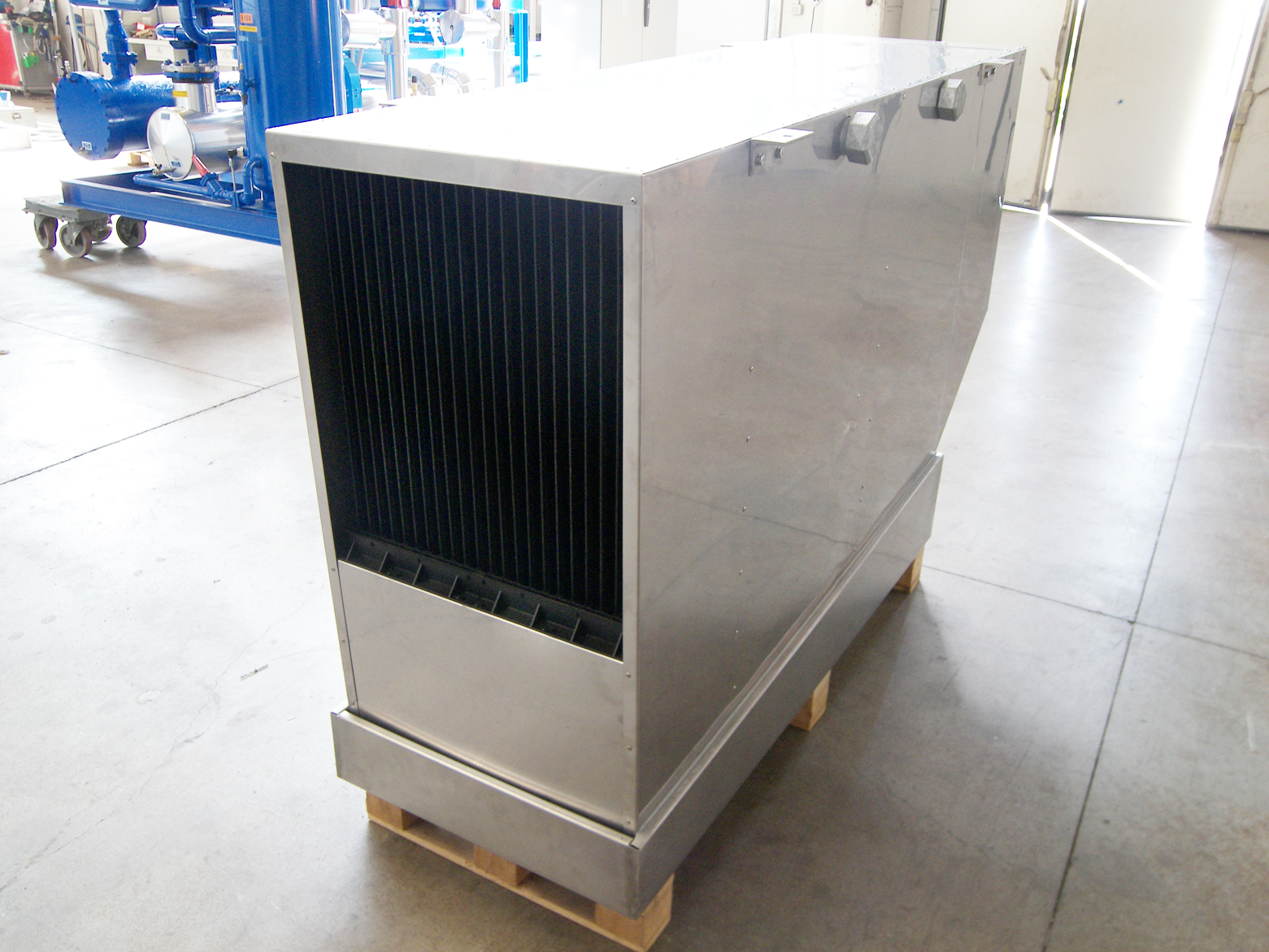

Sono realizzati con struttura, involucro esterno e vasca di raccolta acqua in acciaio inox AISI 304 , pacco di scambio in PVC, collettori acqua in tubo zincato, spruzzatori in polietilene, separatore gocce in PVC ventilatore con anello zincato a caldo, girante in alluminio con pale in nailon e motore antideflagrante, certificato ATEX.
Vanno installati adiacenti alla parete esterna della sala macchine e possono essere montati indifferentemente all’interno o all’esterno con aspirazione e mandata “a bocca libera”, in caso sia prevista una canalizzazione il motore dovrà essere adeguatamente sovradimensionato (da richiedere).
Gli scrubber Gencold sono progettati per abbattere la quantità di ammoniaca contenuta in una corrente d’aria da circa 10.000 p.p.m. (considerata la massima ammissibile in sala macchine per evitare la miscela esplosiva) fino a circa 100 p.p.m. (considerato un livello pericoloso, ma accettabile per brevi periodi di esposizione) impiegando una portata di acqua pulita ricircolata in una vasca di capacità non inferiore a quella indicata per ogni Modello.
Le prove di abbattimento sono state realizzate sul Modello orizzontale da 6000 mc/h, funzionante a bocca libera, dotato di 6 spruzzatori da 30 lt/min (pari a 10,8 mc/h) alimentati con una pressione di 1,2 bar e data la similitudine considerate valide anche per i modelli da 4.000, 8000 e 12.000 mc/h e per tutti quelli verticali. Sono indicati per essere montati come ventilatori di estrazione su sale macchine ad ammoniaca.

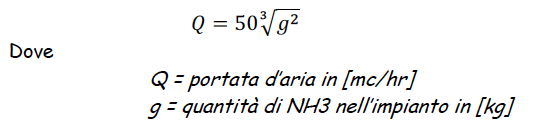

La configurazione standard prevede siano appesi dall’ alto. Il dimensionamento dei suddetti ventilatori di estrazione va fatto in modo proporzionale al contenuto di ammoniaca dell’impianto. La formula impiegata nel dimensionamento dovrà essere: Nel seguito, per ogni scrubber, è indicato il quantitativo massimo di ammoniaca nell’ impianto sul quale sarà montato calcolato con la formula precedente. Nei casi di quantitaivi di ammoniaca più grandi, viene comunemente accettata la possibilità di montrne più di uno in parallelo, cicostanza comunque da verificare con l’autorità competente. Normalmente viene accettata come vasca di accumulo acqua, la stessa impiegata per lo scarico delle valvole di sicurezza, anche questo però andrà verificato c.s.
Sono disponibili i seguenti modelli:

FLUSSO D’ ARIA VERTICALE

Modello da 4000 mc/h
Diametro del ventilatore Ø 450 mm.
Potenza motore elettrico 1,1 kW
Portata d’acqua necessaria : mc/h 7,2 (capacità della vasca > 5 mc)
idoneo per contenuti di ammoniaca nell’impianto fino a 715 kg
dimensioni : lunghezza 1200 mm.
larghezza 800 mm.
altezza 1500 mm
Modello da 6000 mc/h
Diametro del ventilatore Ø 500 mm.
Potenza motore elettrico 1,5 kW
Portata d’acqua necessaria : mc/h 10,8 (capacità della vasca > 9 mc) idoneo per contenuti di ammoniaca nell’impianto fino a 1310 kg
dimensioni : lunghezza 1200 mm.
larghezza 1200 mm.
altezza 1500 mm
Modello da 12000 mc/h
Diametro del ventilatore Ø 600 mm.
Potenza motore elettrico 3 kW
Portata d’acqua necessaria : mc/h 21,6 (capacità della vasca > 25 mc) idoneo per contenuti di ammoniaca nell’impianto fino a 3710 kg
dimensioni : lunghezza 1200 mm.
larghezza 2400 mm.
altezza 1500 mm

FLUSSO D’ ARIA ORIZZONTALE

Modello da 4000 mc/h
Diametro del ventilatore Ø 450 mm.
Potenza motore elettrico 1,1 kW
Portata d’acqua necessaria : mc/h 7,2 (capacità della vasca > 5 mc) idoneo per contenuti di ammoniaca nell’impianto fino a 715 kg
dimensioni : lunghezza 2000 mm.
larghezza 600 mm.
altezza 1200 mm
Modello da 6000 mc/h
Diametro del ventilatore Ø 500 mm.
Potenza motore elettrico 1,5 kW
Portata d’acqua necessaria : mc/h 10,8 (capacità della vasca > 9 mc) idoneo per contenuti di ammoniaca nell’impianto fino a 1310 kg
dimensioni : lunghezza 2000 mm.
larghezza 900 mm.
altezza 1200 mm
Modello da 8000 mc/h
Diametro del ventilatore Ø 560 mm.
Potenza motore elettrico 2,2 kW
Portata d’acqua necessaria : mc/h 14,4 (capacità della vasca > 14 mc) idoneo per contenuti di ammoniaca nell’impianto fino a 2020 kg
dimensioni : lunghezza 2000 mm.
larghezza 1200 mm.
altezza 1200 mm
Modello da 12000 mc/h
Diametro del ventilatore Ø 600 mm.
Potenza motore elettrico 3,0 kW
Portata d’acqua necessaria : mc/h 21,6 (capacità della vasca > 25 mc) idoneo per contenuti di ammoniaca nell’impianto fino a 3710 kg
dimensioni : lunghezza 2000 mm.
larghezza 1800 mm.
altezza 1200 mm
Altri modelli o altre configurazioni su richiesta
Accessori:
Piedi fissi
Piedi telescopici
